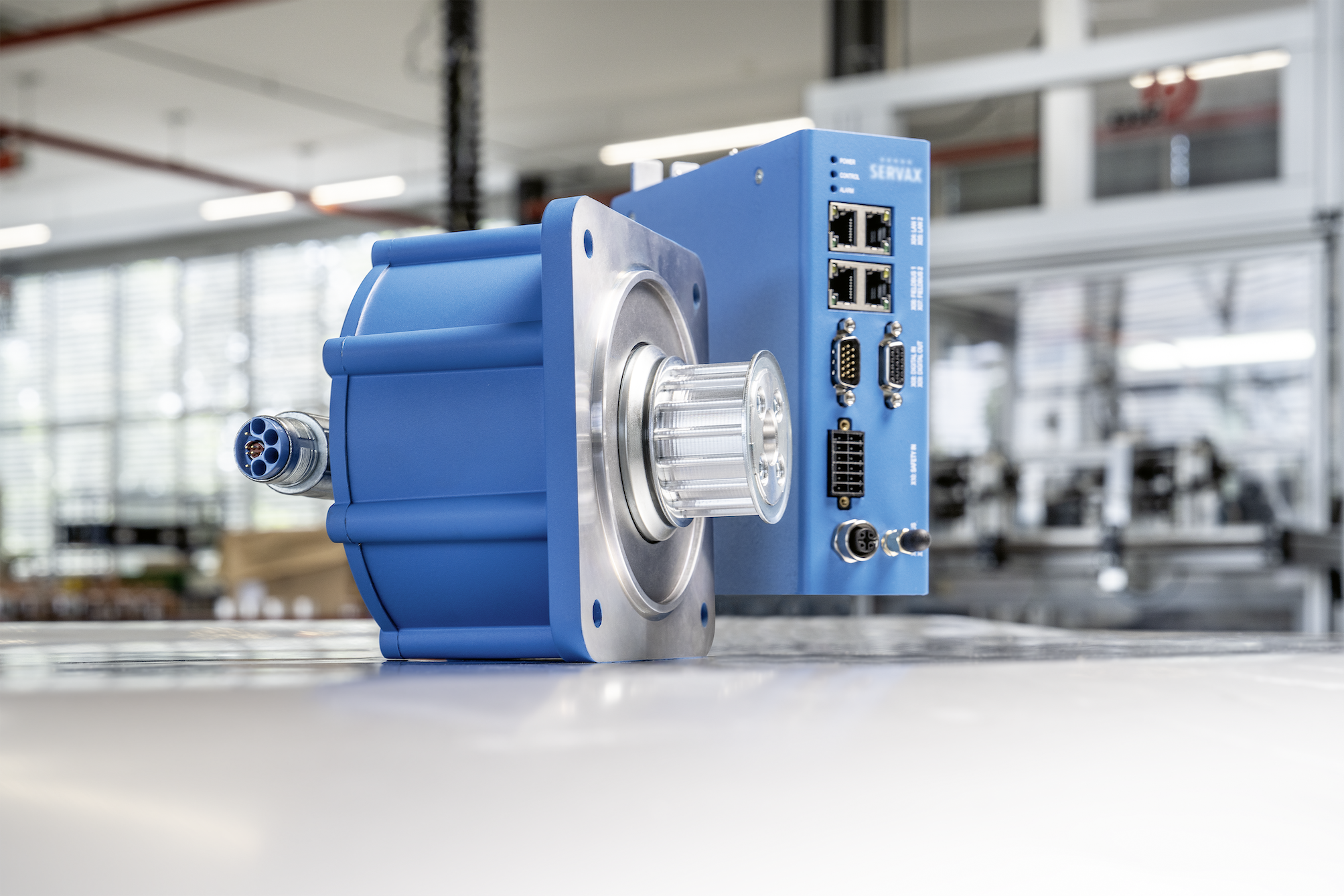

Schutztürantriebssystem SMD2 – kompakt, sicher, dynamisch

Die neue Generation der SERVAX Antriebssysteme für Maschinenschutztüren SMD2 ist das Ergebnis aus jahrzehntelanger Markterfahrung und technologischem Fortschritt – und die Antwort auf zentrale Kundenbedürfnisse.

Der Schutztürantrieb garantiert eine hohe Sicherheit bei gleichzeitig hohen Fahrgeschwindigkeiten und bietet eine einfache Inbetriebsetzung und Bedienung. Dank vielfältiger Schnittstellen und seiner kompakten Bauform eignet sich dieses Schweizer Qualitätsprodukt optimal für ein breites Anwendungsfeld.

Produktbroschüre

Türgewichte SMD2-M-M10

20-300 kg

Türgewichte SMD2-M-M-14

40-1000 kg

Motortechnologie

16-poliger Permanentmagnet-Direktantrieb

Versorgungsspannung

48VDC

Funktionen

STO, SS1, SLS, SLT, SBC

Architektur

Duchgängig 2-kanalig mit Kreuzvergleich

Sichere Eingänge 2-kanalig

4

Grösste Sicherheit bei hoher Dynamik

Hoher Personenschutz und eine gleichzeitig hohe Dynamik der Maschinenschutztür können heute dank SERVAX durchaus vom gleichen Antrieb garantiert werden. Das Schutztürantriebssystem SMD2 beweist dies mit seiner Leistungskraft und seiner durchgängig zweikanaligen Antriebsarchitektur. Diese gewährleistet eine redundante Systemkontrolle sowie die sichere Umschaltung der Betriebsart von maximalem Personenschutz zu maximaler Dynamik im Roboterbetrieb. SERVAX hat die Hardware-Architektur konsequent auf eine Einfehlersicherheit nach Kategorie 3 ausgelegt und keinen Aufwand gescheut, das Sicherheitsniveau zu maximieren.

Schnelle, einfache Inbetriebsetzung und Bedienung

Bei der Inbetriebsetzung des SMD2-Antriebssystems auf Ihren Maschinentüren sparen Sie wertvolle Zeit, denn die Parameter sind in der Software bereits weitgehend vorkonfiguriert. Dies verringert den Koordinationsaufwand, ermöglicht eine schnelle, einfache Inbetriebsetzung und leitet so von Beginn weg den sicheren und zuverlässigen Dauerbetrieb ein.

Dauerhaft und vielfältig einsetzbar

Die sorgfältige Auswahl wartungsfreier Systemkomponenten sorgen für eine dauerhaft hohe Betriebsverfügbarkeit des Schutztürantriebs. Dank einem integrierten Temperatursensor im Wicklungskopf kann der Motor zudem immer in einem optimalen Lastbetrieb gefahren werden. Der kompakte Regler des SMD2 Schutztürantriebsystems benötigt im Schaltschrank wenig Platz und hilft so bei der Dimensionierung des Schaltschranks, Kosten zu sparen.

Grösste Sicherheit bei hoher Dynamik

Hoher Personenschutz und eine gleichzeitig hohe Dynamik der Maschinenschutztür können heute dank SERVAX durchaus vom gleichen Antrieb garantiert werden. Das Schutztürantriebssystem SMD2 beweist dies mit seiner Leistungskraft und seiner durchgängig zweikanaligen Antriebsarchitektur. Diese gewährleistet eine redundante Systemkontrolle sowie die sichere Umschaltung der Betriebsart von maximalem Personenschutz zu maximaler Dynamik im Roboterbetrieb. SERVAX hat die Hardware-Architektur konsequent auf eine Einfehlersicherheit nach Kategorie 3 ausgelegt und keinen Aufwand gescheut, das Sicherheitsniveau zu maximieren.
Das System berücksichtigt Änderungen der Lastreibkräfte automatisch und stellt dadurch eine gleichbleibende Zykluszeit und Schliesskraft sicher. Die Rollreibkraft wird zyklisch mit dem Referenz-messwert verglichen, sodass Abweichungen kompensiert werden können.
Sicherheitsmerkmale
Durchgängige zweikanalige Regler- und Drehgeberarchitektur
TUV-Süd geprüfte funktionale Sicherheit nach EN 13849-1 (PLd, Kat. 3) für STO/SS1/SLS/SLT/SBC
Automatisch eingestellte Fahrprofilwerte für normkonformen Schliessvorgang, wählbar nach EN 14120/ 12453/ 16005
Kraft und Dynamik
Dynamikbetrieb mit minimaler Öffnungs-/Schliesszeit
Beispiel: 1,2 s für 200 kg Türgewicht bei 1000 mm Offnungsweite – bis 180 Zyklen pro Stunde
Für Türgewichte bis zu 1000 kg anwendbar
Automatische Ermittlung von Offnungsweite, Türgewicht, und Reibkraftprofil mit adaptiver Kraftkompensation

SMD2

Dauerhaft und vielfältig einsetzbar

Die sorgfältige Auswahl wartungsfreier Systemkomponenten sorgt für eine dauerhaft hohe Betriebsverfügbarkeit des Schutztürantriebs.

Dank einem integrierten Temperatursensor im Wicklungskopf kann der Motor zudem immer in einem optimalen Lastbetrieb gefahren werden.

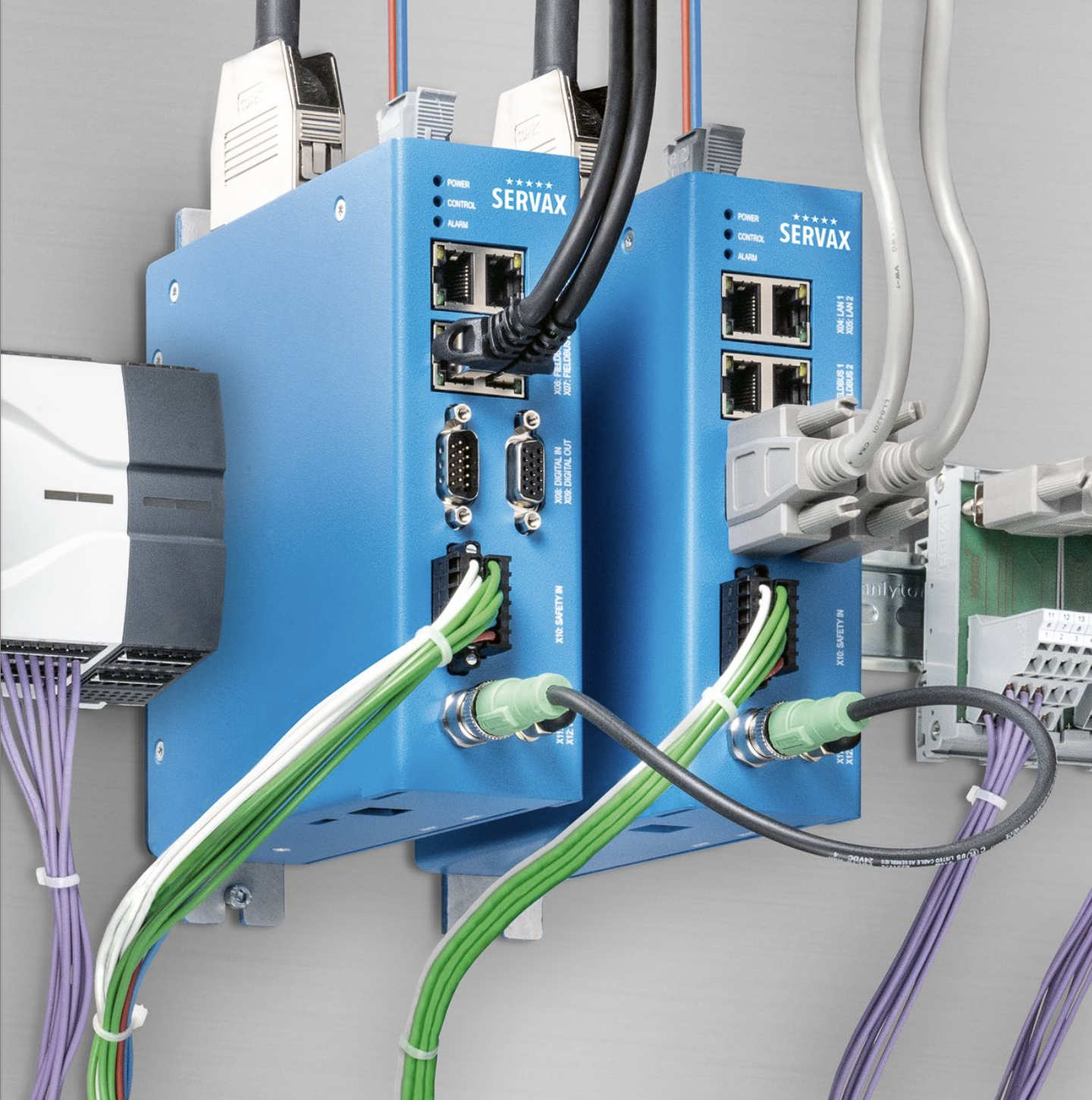

Der kompakte Regler des SMD2 Schutztürantriebsystems benötigt im Schaltschrank wenig Platz und hilft so bei der Dimensionierung des Schaltschranks, Kosten zu sparen. Das System ist zudem mit vielfältigen Kommunikationsschnittstellen ausgerüstet, welche die Anbindung an diverse Maschinenautomatisierungen – auch mittels zukünftiger Kommunikationsprotokolle – sicherstellen.

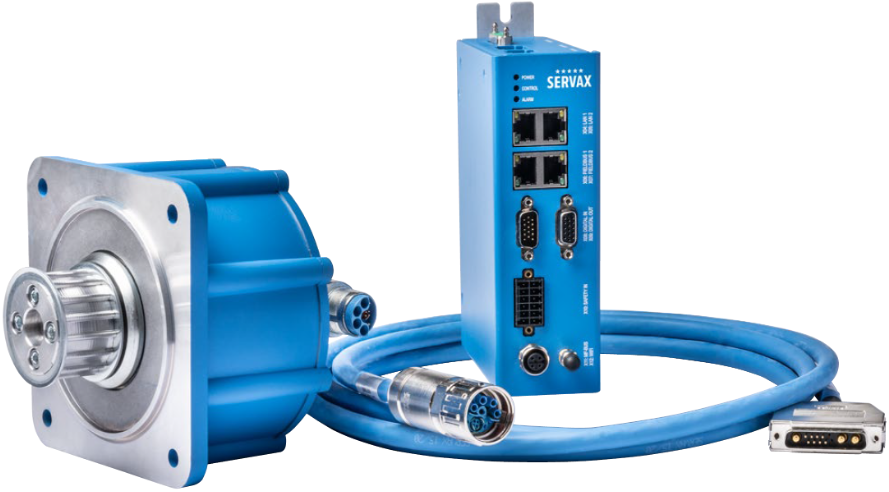

  • Kompakter, lüfterloser Regler und getriebeloser Synchronmotor
  • Systemspannung 48VDC mit vorgelagerter Spannungsanpassung
    110-500 VAC, 1/3-phasig
  • Sofortige Betriebsbereitschaft durch Multiturn-Absolutwertgeber
  • Volle Integration in die Maschinensteuerung durch Buskommunikation via Profinet 10 oder CANopen
  • Master-Follower Betrieb für harmonisches Bewegungsbild bei grossen Türelementen oder Ecktüren
