Die Druckwellenschiene ist ein elastisches Geberelement, welches auf ein Aluminium-Halteprofil aufgesteckt wird. Sie wird in Verbindung mit einem Druckwellen-Schalter, Druckwellen-Relais oder einem Druckwellen-Schalt- und Uberwachungsgerät DW-ÜSG 2, bei Sicherheitsanlagen und Schalteinrichtungen verwendet.
Zu jeder Druckwellenschiene ist ein eigener Druckwellenschalter zu verwenden.
Je nach Anzahl und Länge der einzelnen Druckwellenschienen und der Verbindungs-schläuche können mehrere Druckwellenschienen an ein DW-ÜSG 2 angeschlossen werden. Bei Einsatz des sich selbst überwachenden Schaltgerätes DW-USG 2 sind die Druckwellenschienen mit einem zweiten Anschluß zu versehen.
Bei Anschluß der DW-Schiene an einen einfachen Druckwellenschalter oder an ein Druckwellen-Relais wird ein Verbindungsschlauch 2x 1 mm verwendet; in Verbindung mit einem DW-ÜSG 2 ist ein Schlauch 3 x 1 mm vorzusehen.

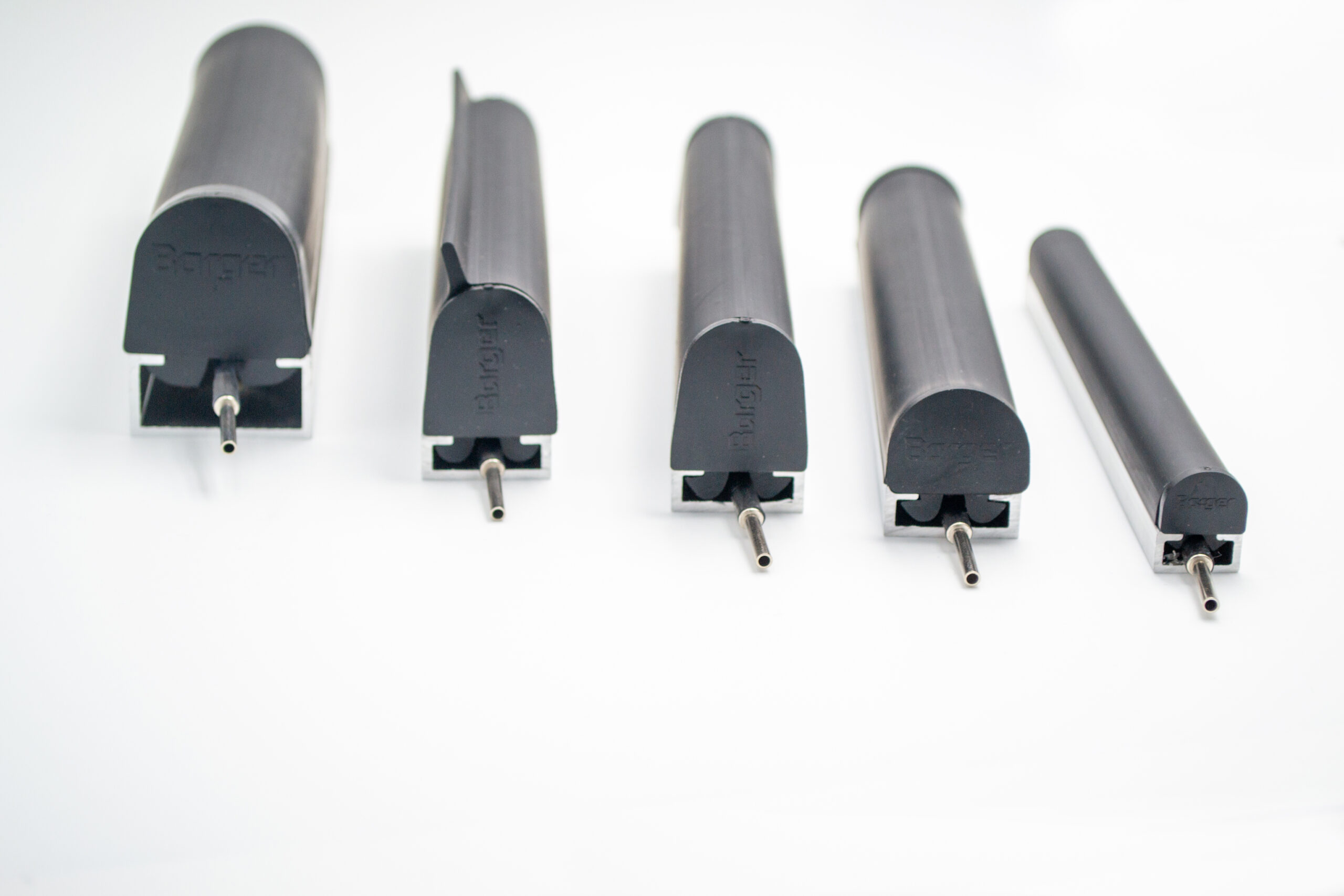

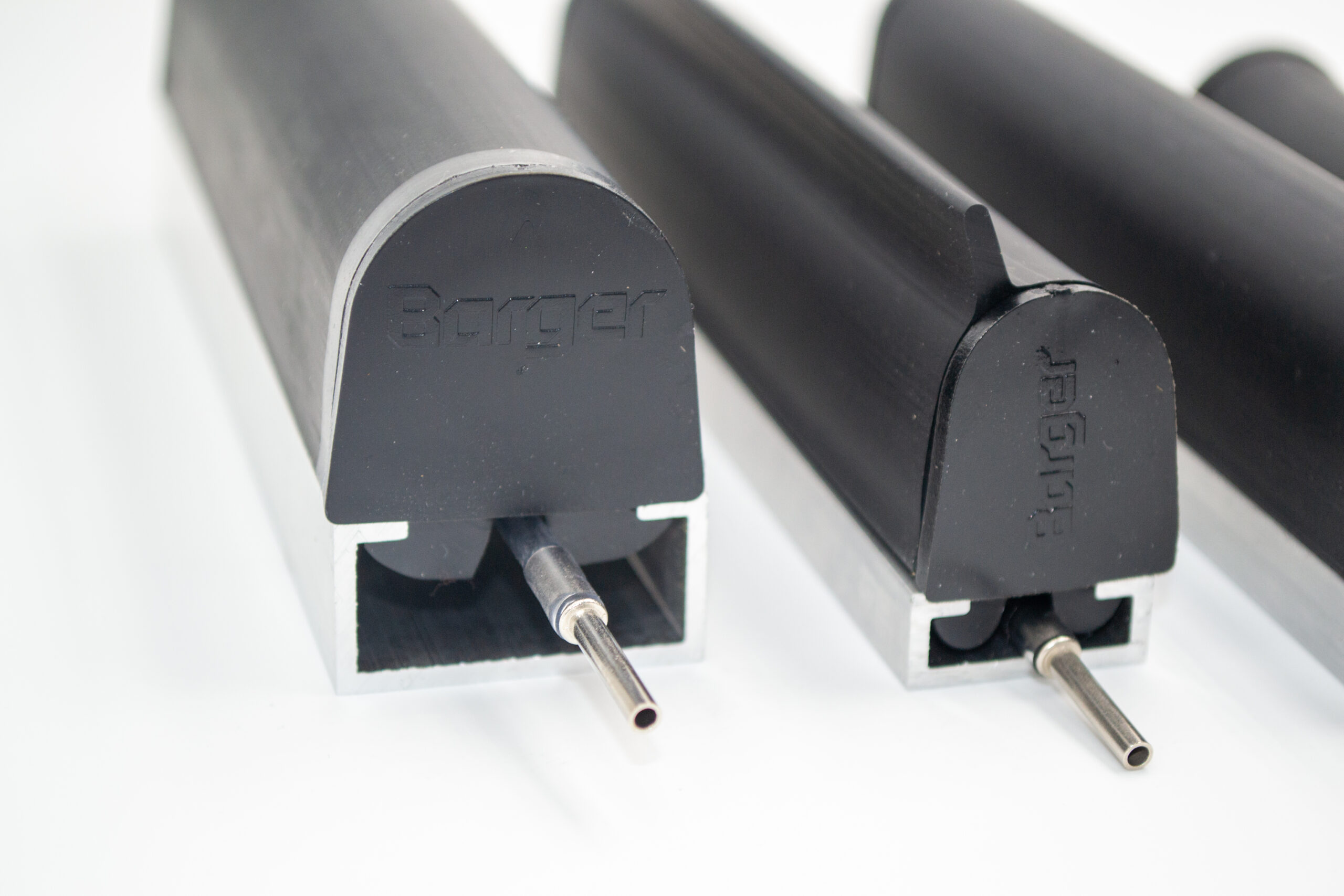

Profiltyp A

B: 36mm x H: 40mm x max L: 7000 mm

Profiltyp B

B: 25mm x H: 29mm x max L: 7000 mm

Profiltyp BS (mit Lippe)

B: 25mm x H: 36mm x max L: 7000 mm

Profiltyp C

B: 25mm x H: 19mm x max L: 7000 mm

Profiltyp D

B: 15,5mm x H: 12mm x max L: 7000 mm

Funktionsweise

Das Druckwellen-System arbeitet pneu-matisch-elektrisch. Hierbei wird beim Zusammendrücken eines elastischen Geberelementes (Druckwellenschiene, Druckwellenmatte, Fußdrücker usw.) mittels der plötzlich verdrängten Luft eine Luftdruckwelle erzeugt, welche über einen Verbindungsschlauch auf einen Membrankontakt geleitet wird.
Dort wird die ankommende Druckwelle in einen elektrischen Impuls umge-wandelt.
Zur Erfüllung höchster Sicherheitsan-forderungen steht ein sich selbst überwachendes Schalt-und Überwachungssystem zur Verfügung.

Einsatzbeispiele

Rolltore, Schiebetore, Falttore
Drehtore, Türen bei öffentlichen Verkehrsmitteln, Aufzugstüren
Ein- und Auschaltprofil für Hand- und Fußbetätigung, Notausschalter, Schiebetüren
Hebebühnen, Hubtische
Absicherung von Auslegern und Schutzhauben, Kantenschutz
Türüberwachung, Sicherheitstüren
Einbruchsicherung und Alarmanlagen
Schaltanlagen im Sanitär und Naßbereich
Flächensicherung
Türbedienung
Trittmatten
Totmannsteuerung
Maschinenraumüberwachung
Rufanlage für Behinderte Betätigung in Ex-Räumen
Filterüberwachung

Druckwellensystem

Das Druckwellensystem arbeitet pneumatisch-elektrisch. Hierbei wird beim Zusammendrücken eines elastischenGeberelementes ( Druckwellenschiene, Druckwellenmatte, Fußdrücker usw. ) mittels plötzlich verdrängter Luft eine Luftdruckwelle erzeugt, welche über einen Verbindungsschlauch auf einen Membrankontakt geleitet wird. Dort wird die ankommende Druckwelle in einem elektrischen Impuls umgewandelt.
Zur Erfüllung höchster Sicherheitsanforderungen stehen ein sich selbst überwachendes Schalt- und Überwachungssystem zur Verfügung.

Druckwellenschienen sind essenzielle Komponenten in der Sicherheitstechnik , die durch ihre herausragende Belastbarkeit und Zuverlässigkeit überzeugen.  Dank modernster Fertigungstechnologien bieten sie eine lange Lebensdauer und eine exzellente Performance in verschiedensten Anwendungen – von Maschinenbau bis Automatisierung.

Unsere Druckwellenschienen sind in unterschiedlichen Größen und Materialien erhältlich, perfekt abgestimmt auf individuelle Anforderungen. Setzen Sie auf Qualität und Innovation für Ihre Projekte. Entdecken Sie jetzt unser Sortiment und profitieren Sie von unserem technischen Know-how!

Druckwellenschienen

Technische Details

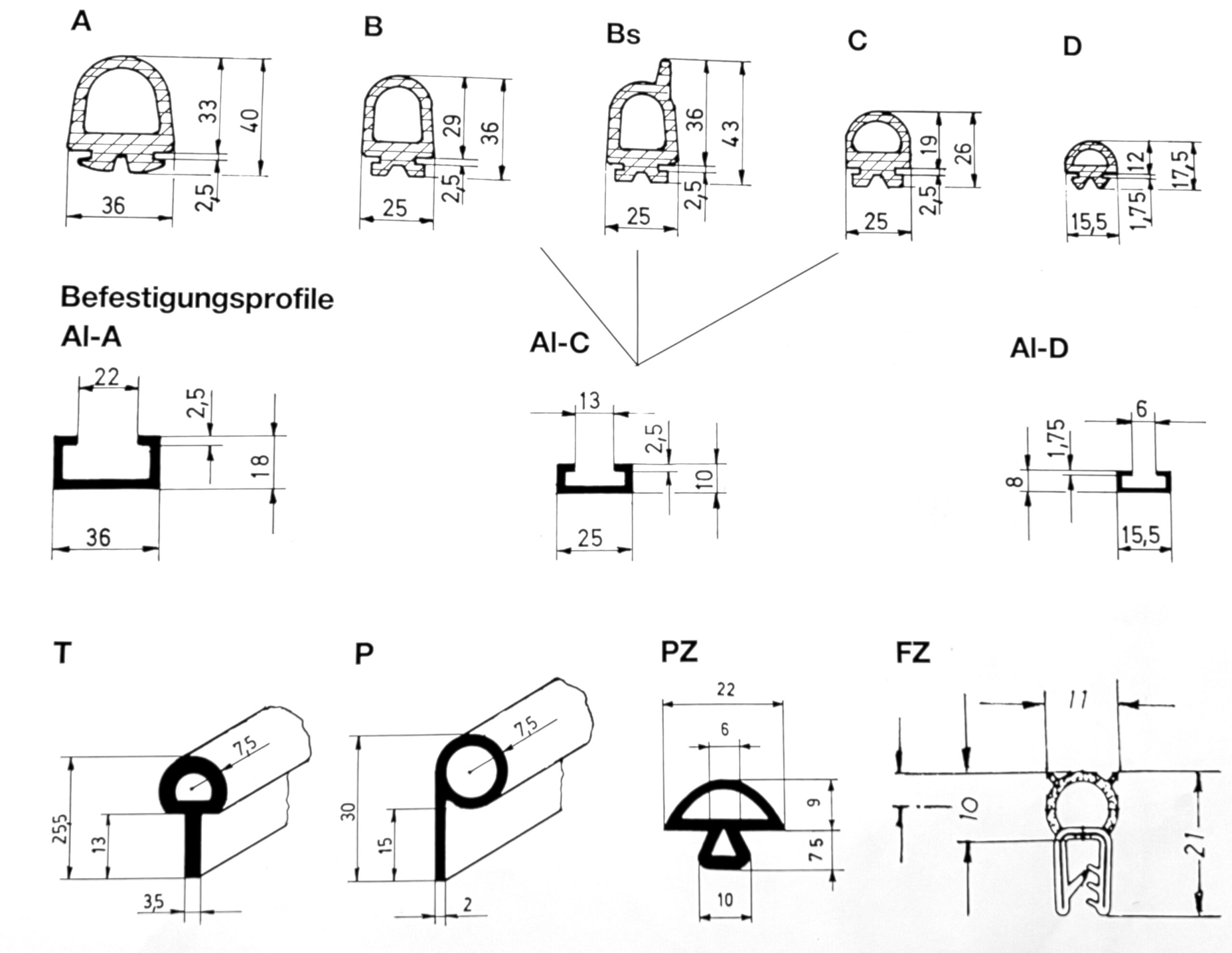

1. Profile A, B, Bs, C, D
Max. Profillänge 7,5 m,
Farbe: schwarz
Lieferbare Werkstoffe: Spezial-PVC, Silikon
max. zul. Umgebungstemperatur:
Spezial-PVC: -20°C bis + 60°C
Silikon: : -50°C bis + 200°C
Shore-Härte: 60°
TPR (Thermoplast. Kautschuk): -60°C bis + 120°C
2. Aluminium Befestigungsprofile
AI-A, AI-C, AI-D
Max. Profillänge 6,0 m,
Farbe: natur Werkstoff: Al Mg Si 0,5 F22
3. Profile T und P:
Max. Lieferlänge: 50 m (1 Rolle)
Werkstoff: Naturkautschuk, 65° Shore
Farbe: P = schwarz, T = grau
4. Profil PZ
Max. Lieferlänge: 50 m (1 Rolle)
Werkstoff: Neoprene, Farbe: schwarz, 55° Shore
5. Profil FZ
Max. Lieferlänge: 50 m (1 Rolle)
Werkstoff: Perbunan, -40°C bis + 120°C
Farbe: schwarz
